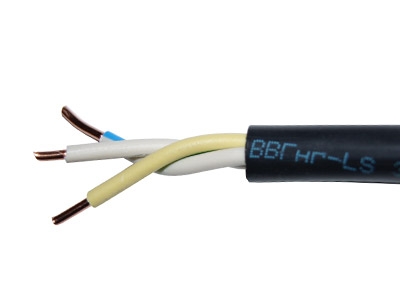

3. ВВГнг-LS Кабель силовой медный негорючий с пониженным дымовыдилением
Энергосберегающие лампы с двойной выгодой!!! Лампа Энергосберегающая спиральная 20W по цене всего 68 рублей здесь
Конструкция:
Изоляция Кабеля ВВГнг-LS выполняется из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
Внутренняя экструдированная оболочка ВВГнг-LS накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм. Кабели с секторными жилами допускается изготовлять без внутренней оболочки, в этом случае поверх скрученных изолированных жил должна быть наложена с перекрытием одна или две ленты из полиэтилентерефталатной пленки или термоскрепленного полотна.
Наружная оболочка ВВГнг-LS выполняется из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Применение:
Кабель ВВГнг-LS, не распространяет горение, с низким дымо- и газовыделением предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.
Кабели ВВГнг-LS предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабель ВВГнг-LS не распространяет горение при прокладке в пучках.
Технические характеристики:
Вид климатического исполнения кабелей В, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: от -30°С до +50°С
Относительная влажность воздуха при температуре до +35°С: до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
Минимальный радиус изгиба при прокладке :
кабелей одножильных - 10 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
Строительная длина кабелей для сечений основных жил:
от 1,5 до 16 мм2 - 450 м
от 25 до 70 мм2 - 300 м
от 95 мм2 и выше - 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления).
