3. СИП Самонесущий изолированный провод для ЛЭП

Конструкция:

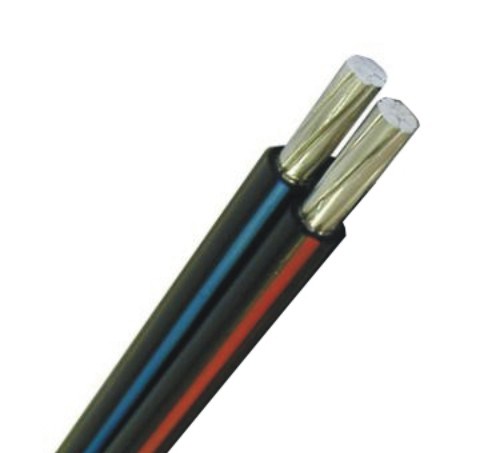

Провода самонесущие с изоляцией из сшитого светостабилизированного полиэтилена, без несущего элемента марки СИП-4 4х16. Все токопроводящие жилы (фазные и нулевая) выполнены из алюминия и имеют равное сечение, число жил в кабеле 2, 3, 4. Кабели могут быть изготовлены с одной или двумя дополнительными жилами освещения.

1 - Алюминиевая токопроводящая жила сечением 16–120 мм2.

2 - Изоляция из сшитого светостабилизированного полиэтилена.

Применение:

Провод предназначен для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений, в атмосфере воздуха типов II и III по ГОСТ 15150-69. Материалы конструкции провода при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.

Технические характеристики:

- Номинальное напряжение: 0.6/1кВ.

- Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С.

- Минимальная температура прокладки кабеля без предварительного подогрева -20°С

- Предельная длительно допустимая рабочая температура жил 90°С

- Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С

- Максимальная температура нагрева жил при коротком замыкании 250°С

- Минимально допустимый радиус изгиба при прокладке 7,5 диам. кабеля.

- Срок службы, не менее 30 лет

- Гарантийный срок эксплуатации кабеля 3 года

- Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ; защищенные на номинальное напряжение 20кВ-6кВ; защищенные на номинальное напряжение 35 кВ-10кВ.

- Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ, для проводов на номинальное напряжение 35 кВ, не менее - 40кВ переменного тока частотой 50Гц.

В разделе статьи мы можете найти элюстрированное описание по правилам монтажа провода сип и используемой при этом арматуры : Как правильно проложить (провести) провод СИП-2А или СИП-4



Фото Код Наименование Цена Кол-во В корзину
СИП-1 3х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 24116 СИП-1 3х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 69 p.
СИП-1 3х95+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 24107 СИП-1 3х95+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 310 p.
СИП-2 3х120+1х120+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 28955 СИП-2 3х120+1х120+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 398 p.
СИП-2 3х120+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 23776 СИП-2 3х120+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 343 p.
СИП-2 3х150+1х70, ГОСТ 54127 СИП-2 3х150+1х70, ГОСТ 498 p.
СИП-2 3х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 12853 СИП-2 3х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 69 p.
СИП-2 3х25+1х25-1, Провод самонесущий алюминиевый изолированный, ГОСТ 23892 СИП-2 3х25+1х25-1, Провод самонесущий алюминиевый изолированный, ГОСТ 77 p.
СИП-2 3х25+1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 12854 СИП-2 3х25+1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 87 p.
СИП-2 3х25+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 51962 СИП-2 3х25+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 115 p.
СИП-2 3х35+1х50, Провод самонесущий алюминиевый изолированный, ГОСТ 52024 СИП-2 3х35+1х50, Провод самонесущий алюминиевый изолированный, ГОСТ 108 p.
СИП-2 3х35+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 12855 СИП-2 3х35+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 115 p.
СИП-2 3х35+1х54.6+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 32962 СИП-2 3х35+1х54.6+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 183 p.
СИП-2 3х50+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 12856 СИП-2 3х50+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 175 p.
СИП-2 3х50+1х54.6+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 27765 СИП-2 3х50+1х54.6+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 198 p.
СИП-2 3х50+1х70, Провод самонесущий алюминиевый изолированный, ГОСТ 28485 СИП-2 3х50+1х70, Провод самонесущий алюминиевый изолированный, ГОСТ 169 p.
СИП-2 3х70+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 12857 СИП-2 3х70+1х54.6, Провод самонесущий алюминиевый изолированный, ГОСТ 178 p.
СИП-2 3х70+1х70+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 57026 СИП-2 3х70+1х70+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 230 p.
СИП-2 3х70+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 26681 СИП-2 3х70+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 247 p.
СИП-2 3х95+1х70, ГОСТ 54126 СИП-2 3х95+1х70, ГОСТ 268 p.
СИП-2 3х95+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 25164 СИП-2 3х95+1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 390 p.
СИП-2 4х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 31781 СИП-2 4х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 112 p.
СИП-2 А 2х16, Провод самонесущий алюминиевый изолированный, ГОСТ 25250 СИП-2 А 2х16, Провод самонесущий алюминиевый изолированный, ГОСТ 38 p.
СИП-2 А 3х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 57814 СИП-2 А 3х16+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 69 p.
СИП-2 А 3х25+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 22593 СИП-2 А 3х25+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 87 p.
СИП-2 А 4х25, Провод самонесущий алюминиевый изолированный, ГОСТ 25249 СИП-2 А 4х25, Провод самонесущий алюминиевый изолированный, ГОСТ 99 p.
СИП-2 А 4х25+1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 26738 СИП-2 А 4х25+1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 117 p.
СИП-2 А 4х35+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 47831 СИП-2 А 4х35+1х25, Провод самонесущий алюминиевый изолированный, ГОСТ 148 p.
СИП-2 А 4х95+1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 47830 СИП-2 А 4х95+1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 312 p.
СИП-3 1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 24380 СИП-3 1х35, Провод самонесущий алюминиевый изолированный, ГОСТ 44 p.
СИП-3 1х50, Провод самонесущий алюминиевый изолированный, ГОСТ 12858 СИП-3 1х50, Провод самонесущий алюминиевый изолированный, ГОСТ 45 p.
СИП-3 1х70, Провод самонесущий алюминиевый изолированный, ГОСТ 29835 СИП-3 1х70, Провод самонесущий алюминиевый изолированный, ГОСТ 69 p.
СИП-3 1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 51811 СИП-3 1х95, Провод самонесущий алюминиевый изолированный, ГОСТ 97 p.
СИП-4 2х16, Провод самонесущий алюминиевый изолированный 12859 СИП-4 2х16, Провод самонесущий алюминиевый изолированный 33 p.
СИП-4 2х25, Провод самонесущий алюминиевый изолированный 12860 СИП-4 2х25, Провод самонесущий алюминиевый изолированный 48 p.
СИП-4 4*120 28109 СИП-4 4*120 0По запросу
СИП-4 4х150, Провод самонесущий алюминиевый изолированный, ГОСТ 51760 СИП-4 4х150, Провод самонесущий алюминиевый изолированный, ГОСТ 445 p.
СИП-4 4х16, Провод самонесущий алюминиевый изолированный 12861 СИП-4 4х16, Провод самонесущий алюминиевый изолированный 66 p.
СИП-4 4х16, Провод самонесущий алюминиевый изолированный, ГОСТ 31813 СИП-4 4х16, Провод самонесущий алюминиевый изолированный, ГОСТ 66 p.
СИП-4 4х25, Провод самонесущий алюминиевый изолированный 12862 СИП-4 4х25, Провод самонесущий алюминиевый изолированный 99 p.
СИП-4 4х25+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 25261 СИП-4 4х25+1х16, Провод самонесущий алюминиевый изолированный, ГОСТ 116 p.
СИП-4 4х25+2х16, Провод самонесущий алюминиевый изолированный, ГОСТ 25245 СИП-4 4х25+2х16, Провод самонесущий алюминиевый изолированный, ГОСТ 138 p.
СИП-4 4х35, Провод самонесущий алюминиевый изолированный, ГОСТ 12863 СИП-4 4х35, Провод самонесущий алюминиевый изолированный, ГОСТ 118 p.
СИП-4 4х50, Провод самонесущий алюминиевый изолированный, ГОСТ 30451 СИП-4 4х50, Провод самонесущий алюминиевый изолированный, ГОСТ 165 p.
СИП-4 4х70, Провод самонесущий алюминиевый изолированный, ГОСТ 26342 СИП-4 4х70, Провод самонесущий алюминиевый изолированный, ГОСТ 228 p.
СИП-4 4х95, Провод самонесущий алюминиевый изолированный, ГОСТ 26335 СИП-4 4х95, Провод самонесущий алюминиевый изолированный, ГОСТ 365 p.
СИП-5 4х35, Провод самонесущий алюминиевый изолированный, ГОСТ 23891 СИП-5 4х35, Провод самонесущий алюминиевый изолированный, ГОСТ 117 p.
СИП-5А 4х120, Провод самонесущий алюминиевый изолированный, ГОСТ 23075 СИП-5А 4х120, Провод самонесущий алюминиевый изолированный, ГОСТ 375 p.
СИП-5А 4х70, Провод самонесущий алюминиевый изолированный, ГОСТ 22595 СИП-5А 4х70, Провод самонесущий алюминиевый изолированный, ГОСТ 221 p.
