Эл. щетки МГ

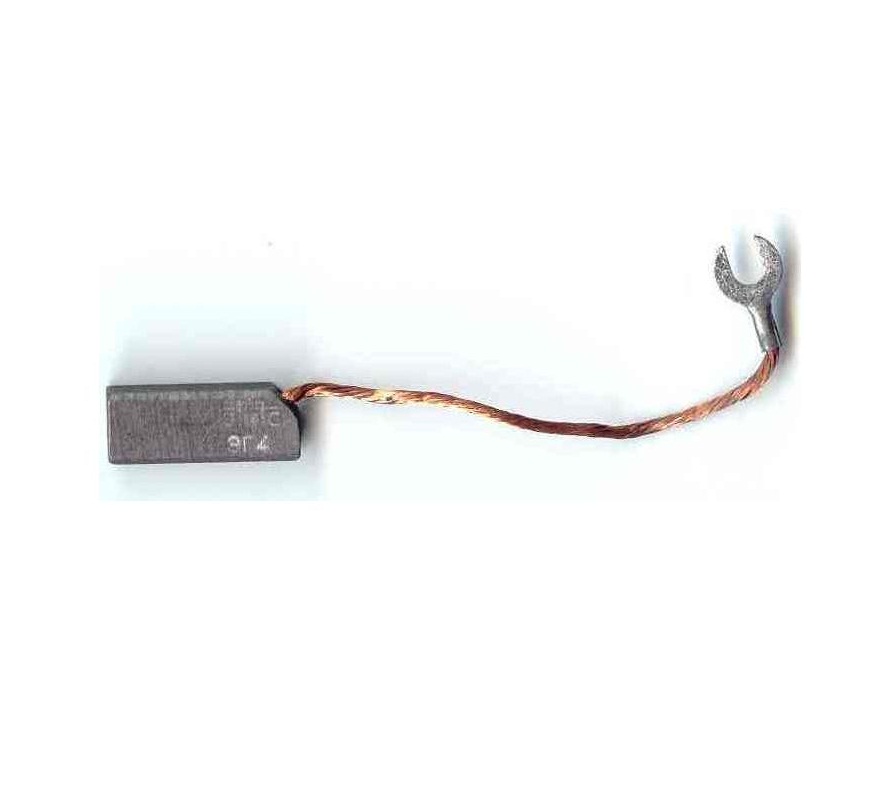

Щетки для электрических машин представляют собой специальные электропроводящие детали токо-съёмного устройства, которые осуществляют скользящий контакт между неподвижными и вращающимися частями машины и служат для подвода или отвода тока. На сегодняшний день наибольшее применение находят щетки эг 14 (мягкие), щетки эг 4 (средней твердости), щетки эг 71 и щетки эг 74 (наиболее твердые). Также в обиходе иногда могут фигурировать названия: электрощетки эг, угольные щетки, под этими названиями также подразумевается класс электрографитовых щеток.

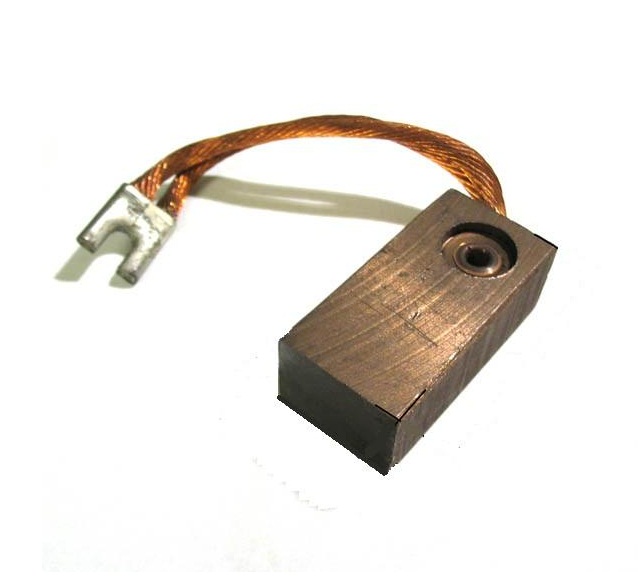

К меднографитовым щеткам относятся марки: МГС5, МГ, МГ4, МГСО, МГС21, МГС51, МГС20, М1, М1А, МГ2, М3, М6, 611М, МГС9А, МГ64, М20, МГ4С.
К электрографитовым щеткам относятся марки: ЭГ2А, ЭГ4, ЭГ8, ЭГ14, ЭГ5, ЭГ71, ЭГ74, ЭГ84 ЭГ84-1, ЭГ86, ЭГ61, ЭГ62, ЭГ63, ЭГ17, ЭГ13.
Пример обозначения:
Щетка ЭГ 20х32х64 L125, 6П2х6, К1-2, ЭГ41, НК-2
Щетка ЭГ - обозначает тип материала щетки ЭГ - электрографитовая (угольная), МГ-меднографитовая
20х32х64 - Размер щетки ширина, длина, и высота. Первые две цифры - это размер окна в которое вставляется щетка. Последняя цифра - это размер по которому изнашивается щетка в процессе работы.
L125 - длина токопроводящего провода в милиметрах.
6П2х6 - тип наконечника.(см информацию далее)
К1-2 - конструкция щетки (см информацию далее)
ЭГ41 - Марка материала из которого изготовлена щетка.(см информацию далее)
НК-2 - тип накладки (см информацию далее)
|
Марка |
Тверд. |
Удельное электрич. сопр., мкОм*м |
Коэффи-циент трения, не более |
Плотн. тока, А/см2, не более |
Номи-нальное давление на щетку, кПа |
Линейная скорость, м/с, не более |
Преимущественная область применения |
|
ЭГ4 |
2 - 6 |
6 - 16 |
0,25 |
12 |
20 |
60 |
Электрические машины постоянного тока с резко выраженной неравномерностью нагрузки; гребные двигатели; электропривод вентиляторов, машины универсального назначения; Контактные кольца цепей возбуждения турбогенераторов мощностью менее 200 МВт и одноякорных преобразователей; Электрические машины постоянного тока небольшой мощности для контактных колец синхронных и асинхронных двигателей с фазным ротором |
|
ЭГ14 |
8 - 30 |
20 - 38 |
0,25 |
12 |
40 |
45 |
Электропривод различного назначения, в т.ч. мощные двигатели и генераторы с резко выраженной неравномерностью нагрузок; гребные двигатели; сварочные и тяговые енераторы; Крановые двигатели постоянного тока; электрические машины постоянного тока для черной и цветной металлургии и для контактных колец |
|
ЭГ141 |
10 - 30 |
20 - 60 |
0,3 |
17 |
30 |
50 |
Тяговые и вспомогательные электрические машины ж/д и городского транспорта, а также электрические машины общего промышленного применения |
|
ЭГ2А |
8 - 21 |
11 - 27 |
0,23 |
12 |
25 |
50 |
Вспомогательные электрические машины подвижного состава ж/д, тепловозов, промышленного транспорта; генераторы и двигатели с резко выраженной неравномерной нагрузкой |
|
ЭГ50 |
11 - 31 |
19 - 39 |
- |
13 |
15 |
60 |
Электродвигатель постоянного тока МЭ 272, для вентиляторов системы охлаждения двигателей транспорта |
|
ЭГ2АФ1 |
6 - 22 |
10 - 32 |
0,23 |
15 |
20 |
90 |
Контактные кольца турбогенераторов и синхронных компенсаторов |
|
ЭГ61А ЭГ61 УМК |
20 - 65 |
36 - 72 |
0,15 |
17 |
40 |
60 |
Электрические двигатели напряжением до 500В для подвижного ж/д состава, современных магистральных электровозов |
|
ЭГ-71 УМК |
6 -14 |
19 - 35 |
0,30 |
12 |
25 |
45 |
Машины постоянного тока напряжением до 500 В. с тяжёлыми условиями коммутации |
|
ЭГ74 |
15 - 55 |
35 - 75 |
0,22 |
20 |
40 |
50 |
Электрические машины постоянного тока с наиболее тяжелыми условиями коммутации и резко выраженной неравномерностью прикладываемых нагрузок; мощные тяговые двигатели некоторых типов современных локомотивов |
|
ЭГ75 |
- |
35 - 65 |
0,17 |
15 |
40 |
50 |
Электрические тяговые двигатели и высоковольтные вспомогательные машины современных магистральных электровозов; тяговые электрические машины с тяжелыми условиями коммутации и повышенными температурами нагрева |
|
ЭГ841 ЭГ84 УМК |
- |
40 - 80 |
0,16 |
17 |
40 |
55 |
Тяговые и вспомогательные двигатели городского транспорта; тяговые двигатели мощных самосвалов с электроприводом |
|
МГ-4 |
10 - 22 |
1,3 не более |
0,20 |
24 |
25 |
30 |
Контактные кольца одноякорных преобразователей, асинхронных двигателей и синхронных генераторов; машины постоянного тока напряжением до 40 В |
|
611ОМ |
6 - 12 |
8 - 28 |
0,30 |
15 |
30 |
90 |
Электрические машины с контактными кольцами; электрические машины низковольтные коллекторные с облегченными условиями коммутации |
|
МГС-5 |
6 - 20 |
2 - 15 |
0,22 |
45 |
40 |
16 |
Генераторы, преобразователи, токосъемники, электродвигатели и стартеры авиационной техники; стартеры транспорта |
|
МГС-7 |
10 - 33 |
1,5 - 20 |
0,3 |
30 |
60 |
55 |
Генераторы, электродвигатели, токосъемники и преобразователи авиационной техники |
|
МГСО |
5 - 20 |
0,3 не более |
0,25 |
30 |
25 |
30 |
Электрические машины низковольтные и стартеры автотракторные; контактные элементы, работающие в среде жидкого диэлектрика; токосъемники авиационной техники, стартеры авиационные |
|
МГС22Н |
- |
0,5 не более |
0,25 |
16 |
50 |
- |
Токосъемные заземляющие устройства тяговых двигателей подвижного состава |
|
МГС-20 |
6 - 25 |
0,4 не более |
0,25 |
120 при кратко-врем нагрузке |
25 |
15 |
Стартеры автомобилей и тракторов |
|
МГ-4С |
- |
0,4 - 0,3 |
0,2 |
- |
- |
- |
Стартеры автотракторные |
|
М-1 |
8 - 24 |
2 - 8 |
0,25 |
25 |
20 |
33 |
Контактные кольца синхронных генераторов, одноякорные преобразователи и асинхронных двигателей; зарядные генераторы напряжением 20-60 В; генераторы переменного тока автотракторного электрооборудования |
|
Г-3 |
7 - 19 |
8 - 20 |
0,3 |
12 |
25 |
60 |
Электрические машины постоянного тока напряжением до 220 В; генераторы с большой силой тока; сварочные генераторы; кольца возбуждения синхронных генераторов; контактные кольца асинхронных двигателей и одноякорных преобразователей |
КОНСТРУКЦИЯ
В зависимости от взаимной ориентировки граней и схемы расположения токоведущих проводов щётки изготавливаются следующих типов :
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обозначения размеров щеток должны соответствовать указанным на чертеже и записываются:
t х a х r - для одинарных щёток
( 2 х t / 2 ) х a х r для разрезных щёток, где ;
t- тангенциальный размер
a- аксиальный размер
r- радиальный размер
ТОКОВЕДУЩИЕ ПРОВОДА
Щётки для электрических машин изготавливаются с токоведущим проводом и без него. Применяется провод марки ПЩ - неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части щётки до центра отверстия в наконечнике или до конца провода без наконечника.
Соединение токоведущего провода с телом щётки (заделка) может осуществляться методами конопатки (К), развальцовки (Р), пайки (П) и запрессовки (З).
Длина провода L выбирается по ГОСТ 12232-89 из ряда (мм):
16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160.
|
Номинальное сечение провода, мм2 |
Допустимая токовая нагрузка, А |
|
0,16 |
3,90 |
|
0,30 |
6,00 |
|
0,50 |
9,00 |
|
0,75 |
12,00 |
|
1,00 |
15,00 |
|
1,50 |
19,00 |
|
2,50 |
26,00 |
|
4,00 |
38,00 |
|
6,00 |
50,00 |
|
10,00 |
75,00 |
НАКОНЕЧНИКИ
Для крепления токоведущего провода к болту щёткодержателя на проводе устанавливается наконечник. Основные типы применяемых наконечников указаны в таблице:
|
Вилочный открытый (В)
|
Вилочный закрытый (ВГ)
|
Флажковый закрытый (ФГ) |
|
Пластинчатый открытый (П)
|
Пластинчатый закрытый (ПГ)
|
Двойной открытый (Д)
|
Примеры полного обозначения наконечников:
8ПГ2-10 - Пластинчатый закрытый наконечник с диаметром 8 мм под два провода сечением 10 мм2;
5ФГ1-1,5 - Флажковый закрытый наконечник с диаметром 5 мм под один провод сечением 1,5 мм2.
НАКЛАДКИ
Для предотвращения выкрашивания верхней поверхности щётки под действием нажимного пальца щёткодержателя применяются специальные накладки. Типы применяемых накладок указаны в таблице:
|
Обозначение |
Общий вид |
Наименование и характеристика накладки |
Применение |
|
НК-1 |
|
Согнутая под прямым углом, с упорным отверстием или без него под нажимной палец |
Для радиальных щёток с нажимными устройствами различных конструкций |
|
НК-2 |
|
То же, что и НК-1, но с выступом для ограничения износа щётки |
Для радиальных щёток с ограничением износа |
|
НК-3 |
|
Согнутая под острым углом |
Для реактивных волочащихся и радиальных щёток |
|
НК-4 |
|
То же, что и НК-3, но с выступом для ограничения износа щётки |
Для реактивных волочащихся и радиальных щёток с ограничением износа |
|
НК-5 |
|
Согнутая под прямым углом, с упорным отверстием и двумя выступами для ограничения износа щётки |
Для радиальных неразрезных щёток с нажимными устройствами различных конструкций и ограничения износа |
|
НК-6 |
|
Резиновая накладка с двумя или четырьмя отверстиями |
Для радиальных щёток, работающих при больших вибрациях |
