Кабеленесущая система типа У и СП
Короба прямые
Короба предназначены для прокладки в них проводов и кабелей напряжением до 1000В при выполнении открытых электропроводок и открытой прокладки кабельных линий.
Короба не предназначены для эксплуатации на открытом воздухе.
В номенклатуру коробов входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях: короба прямые, угловые, тройниковые, крестообразные, переходные, переходные тройниковые, скобы, заглушки торцевые, зажимы.
Соединение элементов коробов выполняется болтами. Электрический контакт в местах соединения обеспечивается заземляющими шайбами.
Короба устанавливают на сборных кабельных конструкциях при помощи скоб на элементах строительных и технологических конструкций.
Виды климатических исполнений У3, УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011.

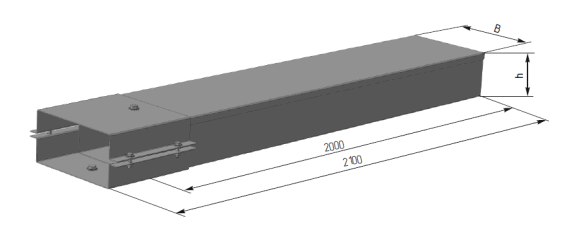

Короб прямой предназначен для прямолинейных участков трассы.
Степень защиты IР31 по ГОСТ14254. Код ОКП 34 4961
|
Тип изделия |
Размеры, мм |
Масса, кг, не более |
|
|
h |
В |
||
|
У1105 |
50 |
100 |
9,15 |
|
У1079 |
100 |
150 |
14,43 |
|
У1098 |
100 |
200 |
16,92 |
|
СП 100х100 |
100 |
100 |
11,75 |
|
СП 150х150 |
150 |
150 |
16,94 |
|
СП 200х200 |
200 |
200 |
22,11 |
Короба угловые вниз
Короб угловой вниз предназначен для изменения направления трассы вниз.
Степень защиты IР31 по ГОСТ14254. Код ОКП 34 4961
|
Тип изделия |
Размеры, мм |
Масса, кг, не более |
|
|
h |
В |
||
|
У1108 |
50 |
100 |
2,26 |
|
У1082 |
100 |
150 |
3,69 |
|
У1092 |
100 |
200 |
4,22 |
|
СУ вниз 100х100 |
100 |
100 |
3,06 |
|
СУ вниз 150х150 |
150 |
150 |
4,59 |
|
СУ вниз 200х200 |
200 |
200 |
6,29 |

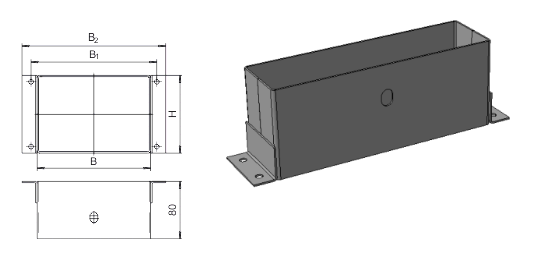

Короба присоединительные
Короб присоединительный предназначен для соединения с оболочками электротехнических устройств.
Степень защиты IР00 по ГОСТ14254. Код ОКП 34 4961
|
Тип |
Аналог |
Размеры, мм |
Масса, кг, не более |
|||
|
Н |
В |
В1 |
В2 |
|||
|
КП 50х50 |
58 |
58 |
80 |
100 |
0,29 |
|
|
КП 100х50 |
У1112 |
58 |
108 |
130 |
150 |
0,37 |
|
КП 150х50 |
58 |
158 |
180 |
200 |
0,47 |
|
|
КП 200х50 |
58 |
208 |
230 |
250 |
0,58 |
|
|
КП 250х50 |
58 |
258 |
280 |
300 |
0,66 |
|
|
КП 300х50 |
58 |
308 |
330 |
350 |
0,76 |
|
|
КП 100х100 |
108 |
108 |
130 |
150 |
0,54 |
|
|
КП 150х100 |
У1086 |
108 |
158 |
180 |
200 |
0,64 |
|
КП 200х100 |
У1096 |
108 |
208 |
230 |
250 |
0,72 |
|
КП 150х150 |
СПР 150х150 |
158 |
158 |
180 |
200 |
0,64 |
|
КП 200х200 |
СПР200х200 |
208 |
108 |
230 |
250 |
0,85 |

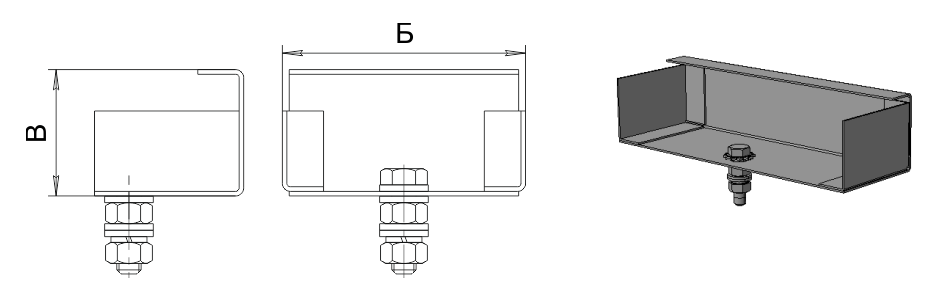

Заглушки торцевые
Заглушка торцевая применяется для закрывания торца короба.
Виды климатических исполнений У3, УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
|
Тип |
Аналог |
Размеры, мм |
Масса, кг, не более |
|
|
Б |
В |
|||
|
ЗТ 50×50 |
54 |
56,5 |
0,18 |
|
|
ЗТ 100×50 |
У1113 |
104 |
56,5 |
0,22 |
|
ЗТ 150×50 |
154 |
56,5 |
0,31 |
|
|
ЗТ 200×50 |
204 |
56,5 |
0,37 |
|
|
ЗТ 250×50 |
254 |
56,5 |
0,44 |
|
|
ЗТ 300×50 |
304 |
56,5 |
0,51 |
|
|
ЗТ 300х65 |
304 |
71,5 |
0.6 |
|
|
ЗТ 400х65 |
404 |
71,5 |
0,75 |
|
|
ЗТ 500х65 |
504 |
71,5 |
0,89 |
|
|
ЗТ 600х65 |
604 |
71,5 |
1,04 |
|
|
ЗТ 100х100 |
104 |
106,5 |
0,40 |
|
|
ЗТ 150х100 |
У1087 |
154 |
106.5 |
0,47 |
|
ЗТ 200х100 |
У1097 |
204 |
106.5 |
0,57 |
|
ЗТ 150х150 |
154 |
156,5 |
0,64 |
|
|
ЗТ 200х200 |
204 |
206,5 |
0,91 |
|
Короба угловые горизонтальные
Короб угловой горизонтальный предназначен для изменения направления трассы в горизонтальной плоскости. Степень защиты IР31 по ГОСТ14254. Код ОКП 34 4961
|
Тип изделия |
Размеры, мм |
Масса, кг, не более |
|
|
h |
В |
||
|
У1109 |
50 |
100 |
2,46 |
|
У1083 |
100 |
150 |
4,01 |
|
У1093 |
100 |
200 |
4,90 |
|
СУ гор. 100х100 |
100 |
100 |
3,07 |
|
СУ гор. 150х150 |
150 |
150 |
4,61 |
|
СУ гор. 200х200 |
200 |
200 |
6,34 |

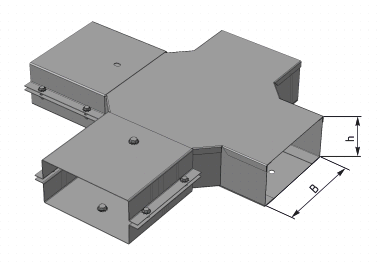

Короба крестообразные
Предназначен для разветвления электропроводки в четырех направлениях.
Степень защиты IР31 по ГОСТ14254. Код ОКП 34 4961
|
Тип изделия |
Размеры, мм |
Масса, кг, не более |
|
|
h |
В |
||
|
У1111 |
50 |
100 |
4,26 |
|
У1085 |
100 |
150 |
6,68 |
|
У1095 |
100 |
200 |
7,83 |
|
СК 100х100 |
100 |
100 |
5,26 |
|
СК 150х150 |
150 |
150 |
7,48 |
|
СК 200х200 |
200 |
200 |
9,79 |

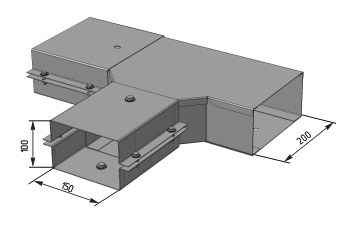

Короб переходной тройниковый
Применяется для перехода трассы с сечения короба 200х100 на сечение 150х100.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918. Степень защиты IР31 по ГОСТ14254. Масса не более 7 кг.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Скоба
Скобы предназначены для крепления коробов на полках кабельных конструкций.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с гальванопокрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
|
Тип |
Сечение короба, мм² |
Размер В, мм |
Масса, кг |
|
У 1078 |
100х50 |
51 |
0,040 |
|
У 1059 |
150х100, 200х100 |
101 |
0,050 |

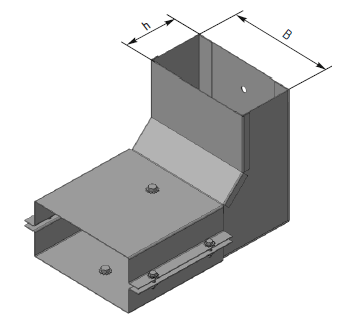

Короба угловые вверх
Короб угловой вверх предназначен для изменения направления трассы вверх.
Степень защиты IР31 по ГОСТ14254. Код ОКП 34 4961
|
Тип изделия |
Размеры, мм |
Масса, кг, не более |
|
|
h |
В |
||
|
У1107 |
50 |
100 |
2,30 |
|
У1081 |
100 |
150 |
3,76 |
|
У1091 |
100 |
200 |
4,29 |
|
СУ вверх 100х100 |
100 |
100 |
3,12 |
|
СУ вверх 150х150 |
150 |
150 |
4,68 |
|
СУ вверх 200х200 |
200 |
200 |
6,40 |

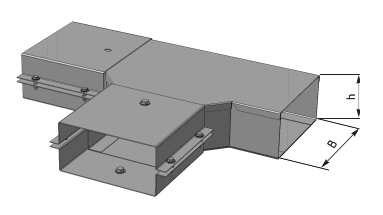

Короба тройниковые
Предназначен для разветвления электропроводки в трех направлениях.
Степень защиты IР31 по ГОСТ14254. Код ОКП 34 4961
|
Тип изделия |
Размеры, мм |
Масса,кг, не более |
|
|
h |
В |
||
|
У1110 |
50 |
100 |
3,85 |
|
У1084 |
100 |
150 |
6,12 |
|
У1094 |
100 |
200 |
7,20 |
|
СТ 100х100 |
100 |
100 |
4,76 |
|
СТ 150х150 |
150 |
150 |
6,88 |
|
СТ 200х200 |
200 |
200 |
9,12 |
Короб переходной
Короб переходной применяется для перехода трассы с сечения короба 200х100 на сечение 150х100 мм.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
Степень защиты IР31 по ГОСТ14254. Масса 3,2 кг.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Зажимы
Зажим служит для фиксации проводов и кабелей внутри короба при вертикальной прокладке с шагом 1 м.
Вид климатического исполнения УХЛ2,5 по ГОСТ15150.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
|
Тип |
Размеры, мм |
Масса, кг, не более |
|
|
Б |
В |
||
|
У1114 |
95 |
45 |
0,230 |
|
У1115 |
145 |
88 |
0,440 |
|
У1116 |
195 |
88 |
0,660 |
|
Зажим 100х100 |
95 |
95 |
0,322 |
|
Зажим 150х150 |
145 |
144 |
0,610 |
|
Зажим 200х200 |
195 |
194 |
0,990 |
