Система типа ЛМПП и ЛМПГ

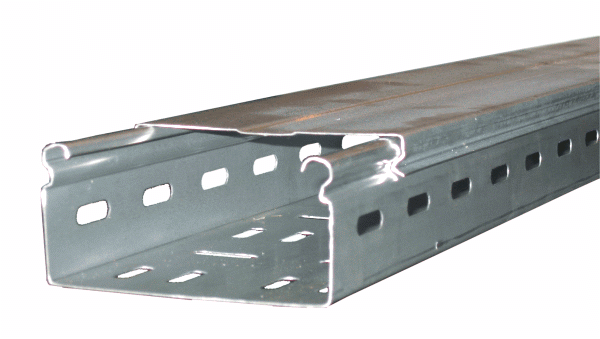

1. Лотки монтажные прямые с защелкивающейся крышкой
Предназначены для прокладки в них проводов и кабелей напряжением до 1000 В при выполнении открытых электропроводок и открытой прокладке кабелей. Лотки изготавливаются двух модификаций: лотки монтажные прямые перфорированные ЛМПП и лотки монтажные прямые глухие ЛМПГ.
Лотки представляют собой гнутый профиль с прокатанным замком для фиксации крышки. Лотки монтажные ЛМПП и ЛМПГ являются полными аналогами лотков монтажных ЛМ и ЛМГ.
Лотки с защелкивающейся крышкой отличаются надежностью, простотой конструкции, удобством при монтаже, высокой эстетичностью внешнего вида.
В состав изделий входят: лотки прямые перфорированные и глухие, крышки лотков прямых.
Лотки изготавливаются из оцинкованной стали по ГОСТ14918.
Вид климатического исполнения УХЛ2,5 по ГОСТ15150.
Степень защиты по ГОСТ14254:
— лотки перфорированные без крышек – IР00;
— лотки глухие без крышек — IР00;
— лотки глухие с крышками – IР30;
— торцы собранных трасс — IР00.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Лотки монтажные прямые перфорированные и глухие изготавливаются длиной от 2000 до 6000 мм из металла толщиной 0,8 мм.
Лотки монтажные прямые перфорированные типа ЛМПП соединяются друг с другом и с фасонными коробами соединителями СЛ 50/100.
Лотки монтажные прямые глухие типа ЛМПГ соединяются друг с другом и с фасонными коробами:
• ЛМПГ50×50 – скобами СЛ 50×50,
• ЛМПГ100×50 – скобами СЛ 100×50,
• ЛМПГ100×100 – скобами СЛ 100×100,
• остальные типоразмеры лотков типа ЛМПГ – соединителями СЛ 50/100.
Наименование |
Тип |
Размеры, мм |
Масса 1 м. п., кг |
|
Ширина |
Высота |
|||
Лоток монтажный прямой перфорированный |
ЛМПП 100×50 |
100 |
50 |
1,317 |
ЛМПП 150×50 |
150 |
1,665 |
||
ЛМПП 200×50 |
200 |
1,900 |
||
ЛМПП 250×50 |
250 |
2,245 |
||
ЛМПП 300×50 |
300 |
2,547 |
||
ЛМПП 100×100 |
100 |
100 |
1,900 |
|
ЛМПП 150×100 |
150 |
2,230 |
||
Лоток монтажный прямой глухой |
ЛМПГ 50×50 |
50 |
50 |
1,100 |
ЛМПГ 100×50 |
100 |
1,430 |
||
ЛМПГ 150×50 |
150 |
1,720 |
||
ЛМПГ 200×50 |
200 |
2,070 |
||
ЛМПГ 250×50 |
250 |
2,540 |
||
ЛМПГ 300×50 |
300 |
2,720 |
||
ЛМПГ 100×100 |
100 |
100 |
2,070 |
|
ЛМПГ 150×100 |
150 |
2,400 |
2. Короба монтажные с защелкивающейся крышкой
Предназначены для прокладки проводов и кабелей напряжением до 1000В для открытых электропроводок и открытой прокладке кабельных линий.
В номенклатуру коробов входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях: короба прямые, угловые, тройниковые, крестообразные, зажимы и скобы. Короба рассчитаны на прокладку проводов и кабелей, допускающих радиус изгиба до 150 мм.
Короба устанавливают на сборных кабельных конструкциях при помощи скоб на элементах строительных и технологических конструкций.
Степень защиты IР30 по ГОСТ14254.
Вид климатического исполнения УХЛ2,5 по ГОСТ15150.
Короба изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011. Код ОКП 34 4961

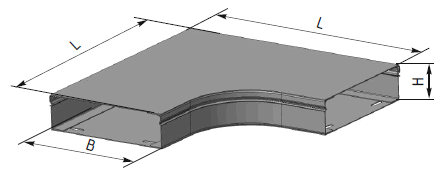

2.1 Короб монтажный горизонтальный угловой с защелкивающейся крышкой
Предназначен для изменения направления трассы в горизонтальной плоскости.
Соединяется:
• с лотками монтажными типа ЛМПП соединителями СЛ 50/100,
• с лотками монтажными ЛМПГ 50×50 скобами СЛ 50×50,
• с лотками монтажными ЛМПГ100×50 скобами СЛ 100×50,
• с лотками монтажными ЛМПГ100×100 скобами СЛ 100×100,
• с остальными типоразмерами лотков ЛМПГ соединителями СЛ 50/100.
Тип изделия |
L, мм |
В, мм |
Н, мм |
Масса, кг |
КМУГ 50х50 УХЛ2,5 |
234 |
53 |
57 |
1,37 |
КМУГ 100х50 УХЛ2,5 |
284 |
103 |
1,97 |
|
КМУГ 150х50 УХЛ2,5 |
334 |
153 |
2,68 |
|
КМУГ 200х50 УХЛ2,5 |
384 |
203 |
3,48 |
|
КМУГ 250х50 УХЛ2,5 |
434 |
253 |
4,38 |
|
КМУГ 300х50 УХЛ2,5 |
484 |
303 |
5,38 |
|
КМУГ 100х100 УХЛ2,5 |
284 |
103 |
107 |
2,39 |
КМУГ 150х100 УХЛ2,5 |
334 |
153 |
3,15 |
|
КМУГ 200х100 УХЛ2,5 |
384 |
203 |
3,998 |
2.2 Короб монтажный угловой вниз с защелкивающейся крышкой
Короб монтажный угловой вниз предназначен для изменения направления трассы вниз.
Соединяется:
• с лотками монтажными типа ЛМПП соединителями СЛ 50/100,
• с лотками монтажными ЛМПГ50×50 скобами СЛ 50×50,
• с лотками монтажными ЛМПГ100×50 скобами СЛ 100×50,
• с лотками монтажными ЛМПГ100×100 скобами СЛ 100×100,
• с остальными типоразмерами лотков ЛМПГ соединителями СЛ50/100.
Тип изделия |
В, мм |
Н, мм |
Масса, кг, |
КМУН 50х50 |
53 |
235 |
1,54 |
КМУН 100х50 |
103 |
1,92 |
|
КМУН 150х50 |
153 |
2,29 |
|
КМУН 200х50 |
203 |
2,63 |
|
КМУН 250х50 |
253 |
3,03 |
|
КМУН 300х50 |
303 |
3,40 |
|
КМУН 100х100 |
103 |
285 |
2,62 |
КМУН 150х100 |
153 |
3,04 |
|
КМУН 200х100 |
203 |
3,46 |

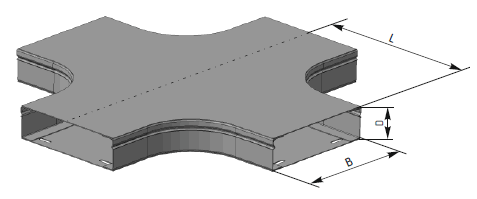

2.3 Короб монтажный крестообразный с защелкивающейся крышкой
Короб монтажный крестообразный предназначен для разветвления электропроводки в четырех направлениях.
Соединяется:
• с лотками монтажными типа ЛМПП соединителями СЛ 50/100,
• с лотками монтажными ЛМПГ50×50 скобами СЛ 50×50,
• с лотками монтажными ЛМПГ100×50 скобами СЛ 100×50,
• с лотками монтажными ЛМПГ100×100 скобами СЛ 100×100,
• с остальными типоразмерами лотков ЛМПГ соединителями СЛ50/100.
Тип изделия |
Размеры, мм |
Масса, кг, не более |
||
L |
B |
D |
||
КМК 50х50 |
208 |
53 |
57 |
2,47 |
КМК 100х50 |
233 |
103 |
3,30 |
|
КМК 150х50 |
258 |
153 |
4,24 |
|
КМК 200х50 |
283 |
203 |
5,29 |
|
КМК 250х50 |
308 |
253 |
6,40 |
|
КМК 300х50 |
333 |
303 |
7,63 |
|
КМК 100х100 |
233 |
103 |
107 |
3,91 |
КМК 150х100 |
258 |
153 |
4,85 |
|
КМК 200х100 |
283 |
203 |
5,89 |

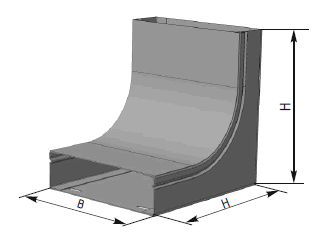

2.4 Короб монтажный угловой верх с защелкивающейся крышкой
Предназначен для изменения направления трассы вверх.
Соединяется:
• с лотками монтажными типа ЛМПП соединителями СЛ 50/100,
• с лотками монтажными ЛМПГ50×50 скобами СЛ 50×50,
• с лотками монтажными ЛМПГ100×50 скобами СЛ 100×50,
• с лотками монтажными ЛМПГ100×100 скобами СЛ 100×100,
• с остальными типоразмерами лотков ЛМПГ соединителями СЛ50/100.
Тип изделия |
В, мм |
Н, мм |
Масса, кг, не более |
КМУВ 50х50 |
53 |
235 |
1,33 |
КМУВ 100х50 |
103 |
1,68 |
|
КМУВ 150х50 |
153 |
2,06 |
|
КМУВ 200х50 |
203 |
2,43 |
|
КМУВ 250х50 |
253 |
2,80 |
|
КМУВ 300х50 |
303 |
3,17 |
|
КМУВ 100х100 |
103 |
285 |
2,30 |
КМУВ 150х100 |
153 |
3,72 |
|
КМУВ 200х100 |
203 |
3,14 |

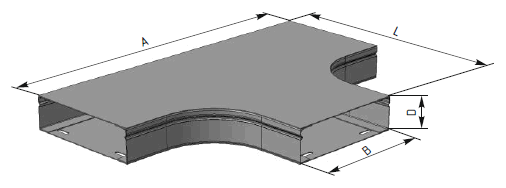

2.5 Короб монтажный тройниковый с защелкивающейся крышкой
Короб монтажный тройниковый предназначен для разветвления электропроводки в трех направлениях.
Соединяется:
• с лотками монтажными типа ЛМПП соединителями СЛ 50/100,
• с лотками монтажными ЛМПГ50×50 скобами СЛ 50×50,
• с лотками монтажными ЛМПГ100×50 скобами СЛ 100×50,
• с лотками монтажными ЛМПГ100×100 скобами СЛ 100×100,
• с остальными типоразмерами лотков ЛМПГ соединителями СЛ50/100.
Тип изделия |
Размеры, мм |
Масса, кг, не более |
|||
L |
A |
B |
D |
||
КМТ 50х50 |
236 |
414 |
53 |
57 |
1,93 |
КМТ 100х50 |
286 |
464 |
103 |
2,65 |
|
КМТ 150х50 |
336 |
513 |
153 |
3,48 |
|
КМТ 200х50 |
386 |
564 |
203 |
4,40 |
|
КМТ 250х50 |
436 |
614 |
253 |
5,42 |
|
КМТ 300х50 |
486 |
664 |
303 |
6,53 |
|
КМТ 100х100 |
286 |
464 |
103 |
107 |
3,18 |
КМТ 150х100 |
336 |
514 |
153 |
4,03 |
|
КМТ 200х100 |
386 |
564 |
203 |
4,98 |

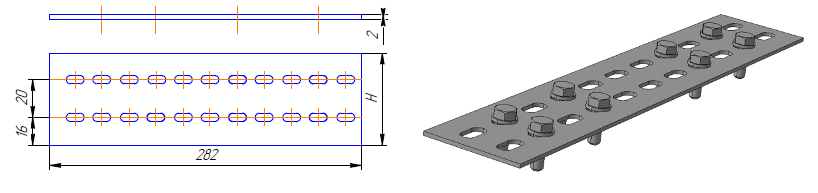

3. Соединитель лотковый
Служит для соединения лотков с высотой борта 50, 65, 80, 100 мм.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
Комплектуется метизами (болт М6×20–8 шт., гайка М6–8 шт., шайба 6–16шт).
Масса 0,44 кг. ТУ3449-010-01395331-2011. Код ОКП 34 4961

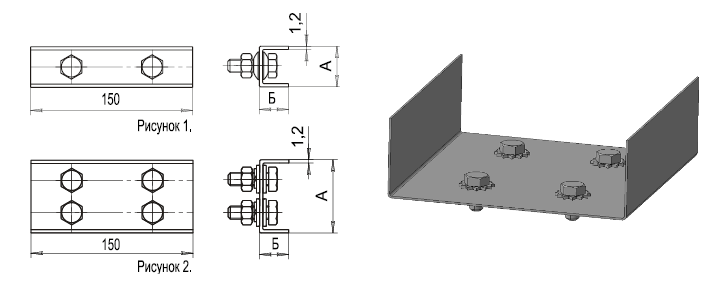

4. Скобы для лотков и коробов с защелкивающейся крышкой
Вид климатического исполнения УХЛ2,5 по ГОСТ15150.
Изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Наименование |
Соединение лотков |
Тип |
Размеры, мм |
Рис. |
Масса, кг, не более |
|
А |
Б |
|||||
Скоба для лотков и коробов монтажных с защелкивающейся крышкой |
Прямых и фасонных 50х50 |
СЛ 50x50 |
44 |
48 |
1 |
0,250 |
Прямых и фасонных 100х50 |
СЛ 100x50 |
94 |
0,320 |
|||
Прямых и фасонных 150х50 |
СЛ 150х50 |
144 |
2 |
0,440 |
||
Прямых и фасонных 200х50 |
СЛ 200x50 |
194 |
0,510 |
|||
Прямых и фасонных 250х50 |
СЛ 250х50 |
244 |
0,580 |
|||
Прямых и фасонных 300х50 |
СЛ 300x50 |
294 |
0,650 |
|||
Прямых и фасонных 100х100 |
СЛ 100х100 |
94 |
96 |
1 |
0,460 |
|
Прямых и фасонных 150х100 |
СЛ 150х100 |
144 |
2 |
0,580 |
5.Крышки лотков монтажных прямых КЛМ
Крышки лотков монтажных прямых КЛМ изготавливаются длиной от 2000 мм до 6000 мм из металла толщиной 0,7 мм. Код ОКП 34 4961
Наименование |
Тип |
Ширина, мм |
Масса 1 м. п., кг |
Крышка лотка монтажного прямого |
КЛМ 50 |
51,6 |
0,487 |
КЛМ 100 |
101,6 |
0,764 |
|
КЛМ 150 |
151,6 |
1,047 |
|
КЛМ 200 |
201,6 |
1,330 |
|
КЛМ 250 |
251,6 |
1,614 |
|
КЛМ 300 |
301,6 |
1,896 |

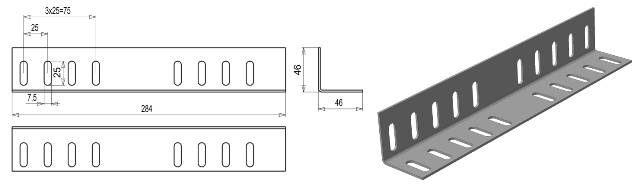

6. Соединители лотковые
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
Комплектуются метизами (болт М6×20–8 шт., гайка М6–8 шт., шайба 6–16 шт.).
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Тип |
H, мм |
Соединение лотков |
Масса, кг, не более |
СЛ 65 У3 |
48 |
тип ЛМ и ЛМГ с высотой борта 65 мм |
0,29 |
СЛ 65 УХЛ2,5 |
48 |
тип ЛМ и ЛМГ с высотой борта 65 мм |
0,29 |
СЛ 80х100 УХЛ2,5 |
52 |
тип ЛМПП с высотой борта 80 и 100 мм |
0,28 |

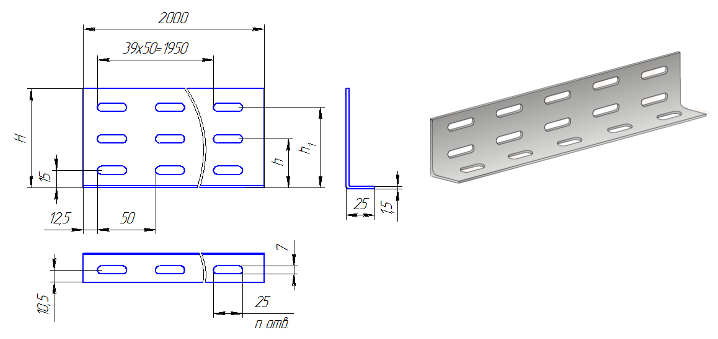

7. Разделители лотковые типа РЛ
Предназначены для разделения лотков.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Разделитель крепится к лотку заказчиком метизами или приваркой при монтаже.
Тип |
Размеры, мм |
Масса, кг, не более |
|||
H |
h |
h1 |
n |
||
РЛ 2000х50 |
35 |
- |
- |
80 |
1,24 |
РЛ 2000х65 |
50 |
42 |
- |
120 |
1,52 |
РЛ 2000х80 |
65 |
42 |
- |
120 |
1,88 |
РЛ 2000х100 |
85 |
42 |
69 |
160 |
2,27 |
