Система типа ЛМГ и ЛМ
Лотки монтажные фасонные
Лотки монтажные фасонные глухие с высотой борта 65 мм предназначены для прокладки в них проводов и кабелей напряжением до 1000В при выполнении открытых электропроводок и открытой прокладки кабельных линий.
Для этих лотков изготавливаются крышки с защелкой отличающиеся простотой конструкции, удобством при монтаже. Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из углеродистой стали по ГОСТ16523 с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
Степень защиты по ГОСТ14254:
— лотки глухие без крышек — IР00;
— лотки глухие с крышками – IР30;
— торцы собранных трасс — IР00.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Лотки фасонные соединяются с прямыми лотками типа ЛМ и ЛМГ один в один.
1. Лотки монтажные типа ЛМГ И ЛМ
Лотки монтажные предназначены для прокладки в них проводов и кабелей напряжением до 1000В при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки изготавливаются двух модификаций: лотки перфорированные и лотки глухие с высотой борта 65 мм. Лотки с защелкивающейся крышкой отличаются надежностью, простотой конструкции, удобством при монтаже.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из углеродистой стали по ГОСТ16523 с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
Степень защиты по ГОСТ14254:
— лотки перфорированные без крышки — IР00;
— лотки глухие без крышек — IР00;
— лотки глухие с крышками – IР30;
— торцы собранных трасс — IР00.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Лотки монтажные типа ЛМГ и ЛМ соединяются друг с другом соединителями СЛ 50/100, с фасонными лотками – один в один.
Наименование |
Тип |
А, мм |
Масса, кг |
Рис. |
Наименование |
Тип |
А, мм |
Масса, кг |
Рис. |

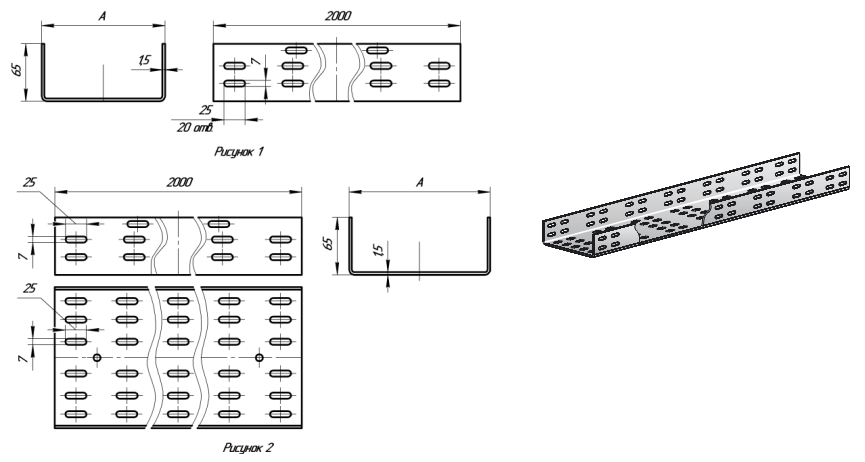

Лотки монтажные прямые глухие |
ЛМГ100 У3 |
100 |
5,26 |
1 |
Лотки монтажные прямые перфорированные |
ЛМ100 У3 |
100 |
5,06 |
2 |
ЛМГ150 У3 |
150 |
6,44 |
ЛМ150 У3 |
150 |
6,16 |
||||
ЛМГ200 У3 |
200 |
7,61 |
ЛМ200 У3 |
200 |
7,26 |
||||
ЛМГ250 У3 |
250 |
8,79 |
ЛМ250 У3 |
250 |
8,36 |
||||
ЛМГ300 У3 |
300 |
9,93 |
ЛМ300 У3 |
300 |
9,56 |
||||
ЛМГ400 У3 |
400 |
12,28 |
ЛМ400 У3 |
400 |
11,74 |
||||
ЛМГ500 У3 |
500 |
14,62 |
ЛМ500 У3 |
500 |
13,93 |
||||
ЛМГ600 У3 |
600 |
16,97 |
ЛМ600 У3 |
600 |
16,11 |
||||
ЛМГ100 УХЛ2,5 |
100 |
5,26 |
ЛМ100 УХЛ2,5 |
100 |
5,06 |
||||
ЛМГ150 УХЛ2,5 |
150 |
6,44 |
ЛМ150 УХЛ2,5 |
150 |
6,16 |
||||
ЛМГ200 УХЛ2,5 |
200 |
7,61 |
ЛМ200 УХЛ2,5 |
200 |
7,26 |
||||
ЛМГ250 УХЛ2,5 |
250 |
8,79 |
ЛМ250 УХЛ2,5 |
250 |
8,36 |
||||
ЛМГ300 УХЛ2,5 |
300 |
10,26 |
ЛМ300 УХЛ2,5 |
300 |
9,88 |
||||
ЛМГ400 УХЛ2,5 |
400 |
12,69 |
ЛМ400 УХЛ2,5 |
400 |
12,73 |
||||
ЛМГ500 УХЛ2,5 |
500 |
15,11 |
ЛМ500 УХЛ2,5 |
500 |
14,40 |
||||
ЛМГ600 УХЛ2,5 |
600 |
17,54 |
ЛМ600 УХЛ2,5 |
600 |
16,65 |

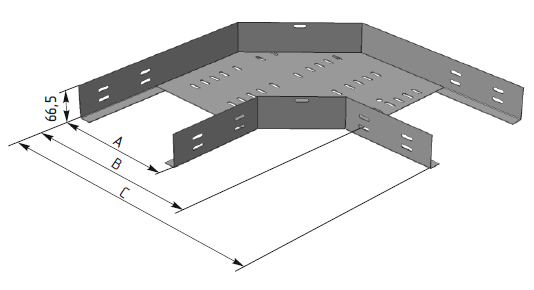

2. Лоток угловой горизонтальный типа КГГ (глухой)
Лоток угловой горизонтальный предназначен для изменения направления трассы в горизонтальной плоскости для лотков монтажных типа ЛМГ и ЛМ с высотой борта 65 мм.
Виды климатического исполнения У3 и УХЛ2,5 по ГОСТ15150.
Лотки вида климатического исполнения У3 изготавливаются из стали толщиной 1,5 мм с лакокрасочным покрытием.
Лотки вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали толщиной 1,5 мм по ГОСТ14918.
Степень защиты IР00 по ГОСТ14254.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Соединяются с лотками монтажными прямыми типа ЛМГ и ЛМ один в один.
На текущий момент нами производятся только глухие лотки, лотки с перфорацией, как на рисунке, готовятся к производству.
Тип |
А, мм |
В, мм |
С, мм |
Масса, кг |
КГГ 100x65 |
107 |
237 |
417 |
1,64 |
КГГ 150x65 |
157 |
287 |
467 |
2,05 |
КГГ 200x65 |
207 |
337 |
517 |
2,52 |
КГГ 250x65 |
257 |
387 |
567 |
3,05 |
КГГ 300x65 |
307 |
437 |
617 |
3,63 |
КГГ 400x65 |
407 |
537 |
717 |
4,98 |
КГГ 500x65 |
507 |
637 |
817 |
6,57 |
КГГ 600x65 |
607 |
737 |
917 |
8,39 |

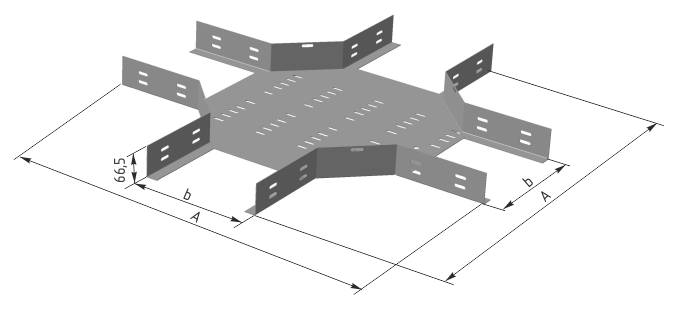

3. Лоток крестообразный горизонтальный типа КМГ
Предназначен для разветвления электропроводки в четырех направлениях под углом 90 градусов.
Тип |
b |
А |
Масса, кг |
КМГ 100x65 |
107 |
728 |
3,29 |
КМГ 150x65 |
157 |
778 |
3,75 |
КМГ 200x65 |
207 |
828 |
4,27 |
КМГ 250x65 |
257 |
878 |
4,85 |
КМГ 300x65 |
307 |
978 |
5,49 |
КМГ 400x65 |
407 |
1078 |
6,94 |
КМГ 500x65 |
507 |
1178 |
8,63 |
КМГ 600x65 |
607 |
1278 |
10,55 |

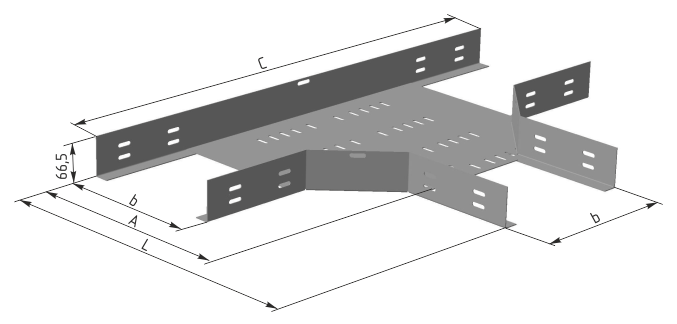

4. Лоток тройниковый горизонтальный тип ОТГ
Предназначен для разветвления электропроводки в трех направлениях под углом 90 градусов.
Тип |
b |
А |
С |
L |
Масса, кг |
ОТГ 100x65 |
107 |
237 |
728 |
417 |
2,61 |
ОТГ 150x65 |
157 |
287 |
778 |
467 |
3,04 |
ОТГ 200x65 |
207 |
337 |
828 |
517 |
3,54 |
ОТГ 250x65 |
257 |
387 |
878 |
567 |
4,09 |
ОТГ 300x65 |
307 |
437 |
978 |
617 |
4,70 |
ОТГ400x65 |
407 |
537 |
1078 |
717 |
6,11 |
ОТГ 500x65 |
507 |
637 |
1178 |
817 |
7,74 |
ОТГ 600x65 |
607 |
737 |
1278 |
917 |
9,61 |

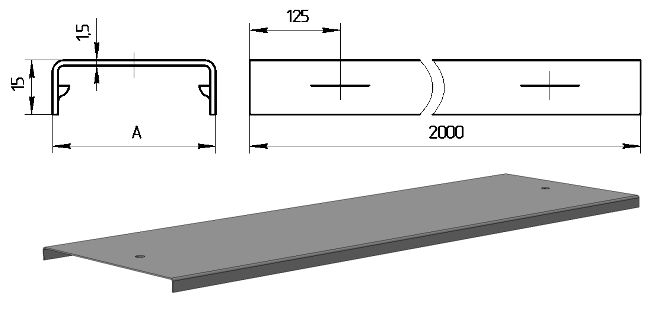

5. Крышки прямых лотков типа ЛМГ и ЛМ
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из углеродистой стали по ГОСТ16523 с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Тип |
А, мм |
Масса, кг |
КЛ 100 |
103,5 |
3,07 |
КЛ 150 |
153,5 |
4,25 |
КЛ 200 |
203,5 |
5,43 |
КЛ 250 |
253,5 |
6,61 |
КЛ 300 |
303,5 |
7,78 |
КЛ 400 |
403,5 |
10,14 |
КЛ 500 |
503,5 |
12,49 |
КЛ 600 |
603,5 |
14,85 |

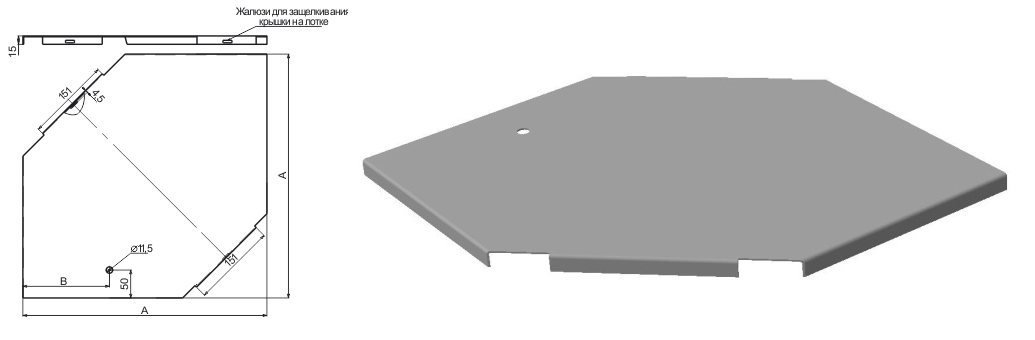

6. Крышка тип КЛУ для лотка углового горизонтального типа КГГ
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из углеродистой стали по ГОСТ16523 с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ3449-010-01395331-2011. Код ОКП 34 4961
Тип |
А |
В |
Масса, кг |
КЛУ 100 |
240 |
58 |
0,45 |
КЛУ 150 |
290 |
73 |
0,77 |
КЛУ 200 |
340 |
108 |
1,16 |
КЛУ 250 |
390 |
133 |
1,60 |
КЛУ З00 |
440 |
158 |
2,11 |
КЛУ 400 |
540 |
208 |
3,29 |
КЛУ 500 |
640 |
258 |
4,71 |
КЛУ 600 |
740 |
308 |
6,36 |

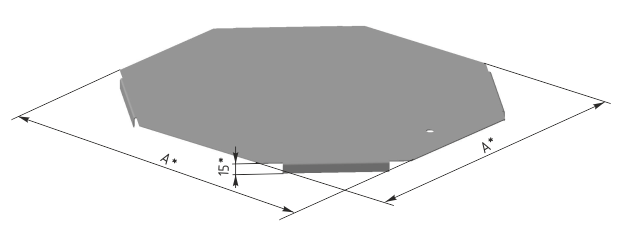

7. Крышка тип КЛК для лотка крестообразного типа КМГ
Тип |
А* |
Массукг |
КЛК 100 |
367 |
1,17 |
КЛК 150 |
417 |
1,63 |
КЛК 200 |
467 |
2,15 |
КЛК 250 |
517 |
2,73 |
КЛКЗОО |
567 |
3,37 |
КЛК 400 |
667 |
4,82 |
КЛК 500 |
767 |
6,51 |
КЛК 600 |
867 |
8,43 |

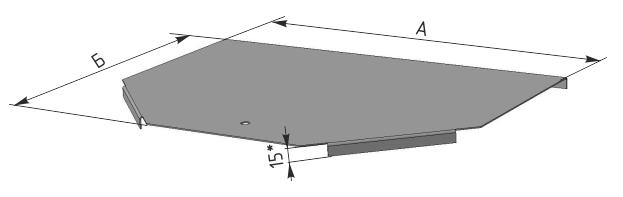

8. Крышка тип КЛТ для лотка тройникового тип ОТГ
Тип |
А |
Б |
Масса, кг |
КЛТ 100 |
367 |
240 |
0,88 |
КЛТ 150 |
417 |
290 |
1,28 |
КЛТ 200 |
467 |
340 |
1,73 |
КЛТ 250 |
517 |
390 |
2,24 |
КЛТЗОО |
567 |
440 |
2,81 |
КЛТ400 |
667 |
540 |
4,13 |
КЛТ 500 |
767 |
640 |
5,68 |
КЛТ600 |
867 |
740 |
7,47 |
