Система типа НЛ (система кабельных лестниц)

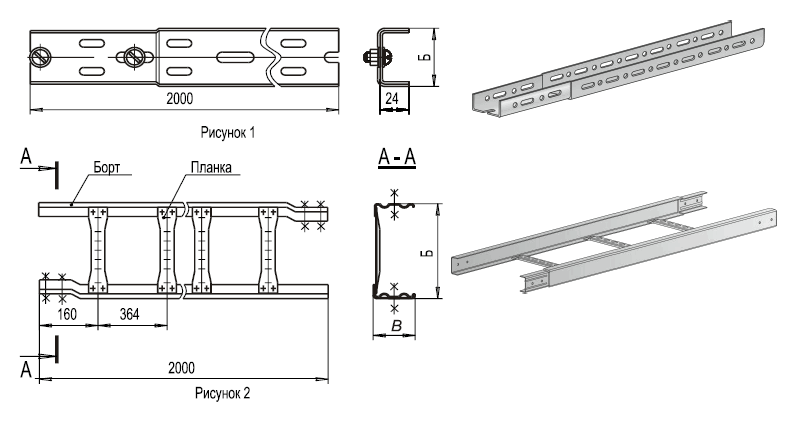

1. Секции прямые
Предназначены для прокладки в них проводов и кабелей напряжением до 1000В при выполнении открытых электропроводок и открытой прокладке кабельных линий.
Предназначены для прямых участков трассы.
Соединение секций выполняется стандартными крепежными изделиями.
Секции НЛ5-П1,87; НЛ10-П1,87; НЛ20-П1,87; НЛ30-П1,87; НЛ40-П1,87 соединяют путем ввода одной в другую.
Виды климатических исполнений – У3, УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали по ГОСТ16523 с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.
ТУ 3449-018-01395331-2012. Код ОКП 34 4961
|
Тип |
Размеры, мм |
Масса, кг, не более |
№ рисунка |
|
|
Б |
В |
|||
|
НЛ5-П1,87 |
50 |
- |
2,000 |
1 |
|
НЛ10-П1,87 |
100 |
- |
3,160 |
|
|
НЛ20-П1,87-4 |
200 |
40 |
3,650 |
2 |
|
НЛ20-П1,87-5 |
50 |
4,130 |
||
|
НЛ20-П1,87-7 |
70 |
5,10 |
||
|
НЛ20-П1,87-10 |
100 |
6,560 |
||
|
НЛ30-П1,87-4 |
300 |
40 |
4,220 |
|
|
НЛ30-П1,87-5 |
50 |
4,70 |
||
|
НЛ30-П1,87-7 |
70 |
5,670 |
||
|
НЛ30-П1,87-10 |
100 |
7,130 |
||
|
НЛ40-П1,87-4 |
400 |
40 |
4,480 |
|
|
НЛ40-П1,87-5 |
50 |
4,95 |
||
|
НЛ40-П1,87-7 |
70 |
5,92 |
||
|
НЛ40-П1,87-10 |
100 |
7,39 |
||

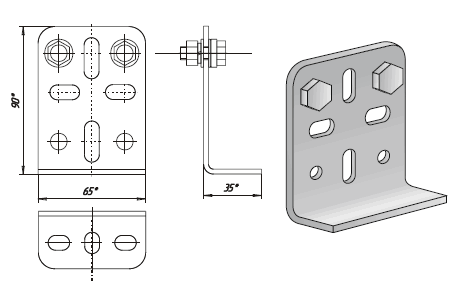

2. Держатель НЛ-Д
Держатель предназначен для установки нагревостойких перегородок под прямыми секциями, Т-образного соединения прямых секций всех типов и крепления прямых секций при вертикальной прокладке.
Виды климатических исполнений У3, УХЛ2,5 по ГОСТ15150.
Масса 0,2 кг.
ТУ 3449-018-01395331-2012. Код ОКП 34 4961

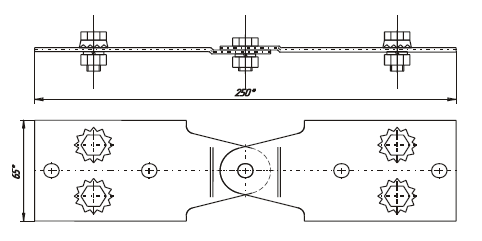

3. Соединитель шарнирный НЛ-СШ
Соединитель шарнирный НЛ-СШ применяется для соединения под углом от 0 до 90 градусов прямых секций любого типа в вертикальной плоскости.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали толщиной 2,5 мм с цинковым покрытием. Масса 0,39 кг.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918 толщиной 2 мм. Масса 0,33 кг.
ТУ 3449-018-01395331-2012. Код ОКП 34 4961

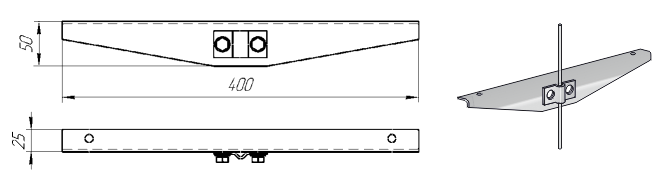

4. Подвеска НЛ-ПВ
Служит для крепления прямых секций с помощью перфорированной полосы, проволоки или троса к потолочным точкам.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изготавливаются изделия из стали с гальванопокрытием.
ТУ36-2486-82. Код ОКП 34 4961. Масса 0,55 кг.

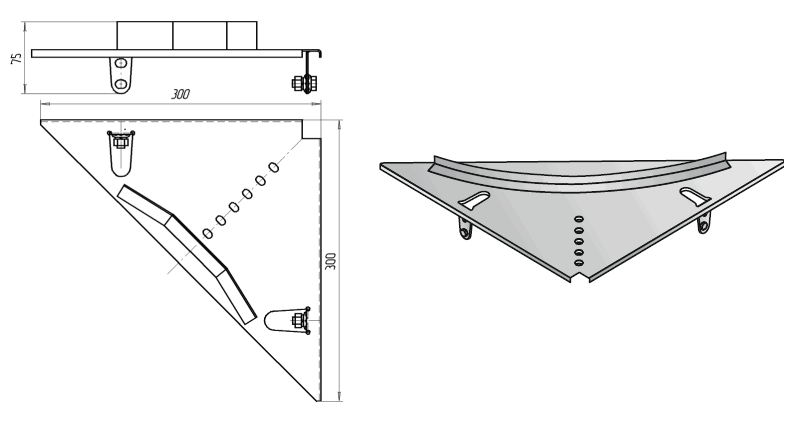

5. Секция угловая НЛ-У45
Угловая секция предназначена для оформления углов поворота лотков в горизонтальной плоскости. Угловая секция присоединяется к бортам прямых секций при помощи стандартных резьбовых крепежных изделий.
Виды климатических исполнений У3 и УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием. Масса 0,66 кг.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918. Масса 0,64 кг.
ТУ 3449-018-01395331-2012. Код ОКП 34 4961

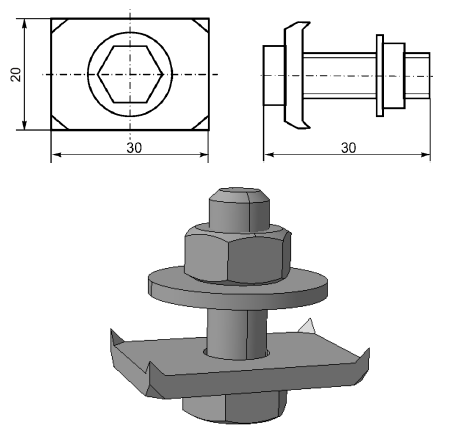

6. Прижим НЛ–ПР
Предназначен для крепления прямых секций шириной 400 и 200мм к конструкциям.
Допустимая нагрузка на прижим 300Н.
Виды климатических исполнений УЗ, УХЛ2,5 по ГОСТ15150.
ТУ 3449-018-01395331-2012. Код ОКП 34 4961

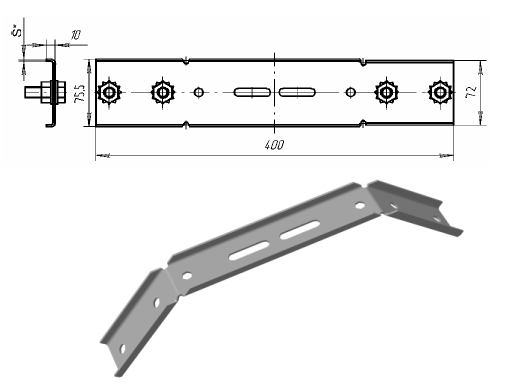

7. Соединитель переходный НЛ-СП
Соединитель переходный НЛ-СП служит для соединения прямых секций шириной 200-400мм и для поворота лотков в горизонтальной плоскости на угол 90°. Поворот выполняется изгибом соединителя по линии надрубов на боковых стенках.
Виды климатических исполнений У3, УХЛ2,5 по ГОСТ15150.
Изделия вида климатического исполнения У3 изготавливаются из стали с лакокрасочным покрытием.
Изделия вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918. ТУ36-2486-82.
Код ОКП 34 4961
|
Тип |
S*, мм |
Масса, кг |
|
НЛ-СП У3 |
2,5 |
0,81 |
|
НЛ-СП УХЛ2,5 |
2,0 |
0,69 |
