Узел 1. Анкерное крепление и соединение СИП с силовым кабелем
Типичные примеры применения:
соединение СИП с кабелем на кабельных вводах в ТП, в заводских сетях, при кабельных переходах через дороги, мосты, железные дороги.
Критерии выбора:
размер и количество опор, материал (дерево, сталь, бетон, кирпич), сечения соединяемых кабеля и самонесущего изолированного провода, их конструкция.
Характеристики сети:
СИП-2 3×70+1×54,6 мм2, Кабель 4×120 мм2.
Применимо также для марок провода: от
СИП-2 3×25+1×35 до СИП-2 3×95+1×70.

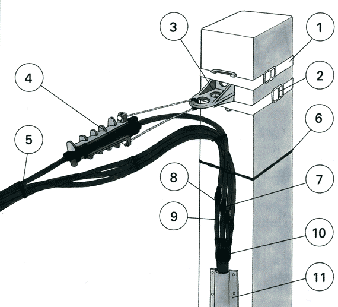

Анкерное крепление СИП и комплект расходных материалов:
|
N п/п |
Наименование, марка арматуры и комплектующих |
Кол-во, шт |
|
1 |
Лента из нержавеющей стали F 20.07 |
2 метра |
|
2 |
Скрепа для ленты A 200 |
2 |
|
3 |
Анкерный кронштейн CA 2000 |
1 |
|
4 |
Анкерный зажим PA-1500 |
1 |
|
5 |
Кабельный ремешок CSB |
3 |
|
6 |
Кабельный ремешок CSB 360 |
4 |
|
7 |
Механический соединитель HEL 6893 ZAK |
4 |
|
8 |
Герметизирующая трубка WCSM 33/8 |
4 |
|
9 |
Изоляционная трубка CGPT 18/6-0 |
4 |
|
10 |
Термоусаживаемая перчатка 502 K 016/S |
1 |
|
11 |
Защитный профиль из ПВХ GPC 60×60 L2750 |
1-3 |
