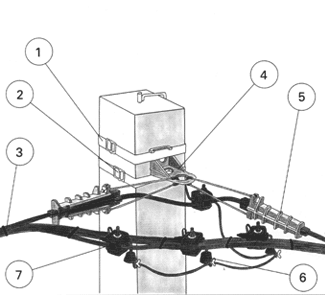

Узел 9. Двойное анкерное крепление СИП при отклонении направления трассы на угол менее 100° и установка ограничителей перенапряжения
Типичные примеры применения:
Отклонение направления трассы линии СИП, защита от перенапряжений
Критерии выбора:
Размер и конструкция опор, материал опор (бетон, дерево, сталь), сечение СИП
Характеристики сети:
Основная линия СИП: 3 х70+54,6 мм2
Абонентское ответвление СИП: 4х16 мм2
Список расходных материалов:
|
N п/п |
Наименование |
Кол-во, шт |
|
1 |
Лента из нержавеющей стали |
2 метра |
|
2 |
Скрепы для лент |
2 |
|
3 |
Кабельный ремешок |
8 |
|
4 |
Кронштейн |
1 |
|
5 |
Анкерный зажим |
2 |
|
6 |
Ограничитель перенапряжения |
3 |
|
7 |
Прокалывающий зажим |
5 |
Примечание: Присоединение к заземляющему спуску опоры — см. узел 7
