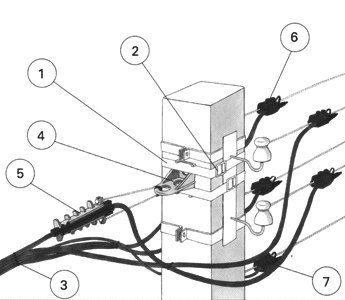

Узел 14. Анкерная арматура и зажимы для присоединения СИП к голым проводам
Типичные примеры применения:
Соединение линии СИП с линией, выполненной голыми проводами
Критерии выбора:
Размер и конструкция опор материал опор (бетон, дерево, сталь),
сечение СИП и голого провода
Характеристики сети:
СИП: 3х70+1х25+54,6 мм 2 Голый провод 4х70+25 мм2
Список расходных материалов:
|
N п/п |
Наименование |
Кол-во, шт |
|
1 |
Лента из нержавеющей стали |
2 метра |
|
2 |
Скрепы для лент |
2 |
|
3 |
Кабельный ремешок |
8 |
|
4 |
Кронштейн |
1 |
|
5 |
Анкерный зажим |
1 |
|
6 |
Ответвительный зажим для присоединения СИП к голым проводам |
4 |
|
7 |
Ответвительный зажим для присоединения СИП к голым проводам |
1 |
Примечание: После монтажа ответвительных зажимов необходимо установить кабельные ремешки, скрепляя изолированный провод с голым.
